Vergelijking van DIN 6921 en GB/T 16674 Hex Flens Bolts-Dimensions-Substitutability-Applications, huidige inventaris

Flenzende zeshoekbouten zijn kritische bevestigingsmiddelen die veel worden gebruikt in talloze industrieën, waardoor een groter lageroppervlak onder het hoofd wordt vergeleken met standaard zeshoekige bouten, waardoor de noodzaak van een afzonderlijke wasmachine in veel toepassingen wordt geëlimineerd. Twee gemeenschappelijke normen voor deze bevestigingsmiddelen zijn de Duitse standaard DIN 6921 en de Chinese nationale standaard GB/T 16674. Hoewel beide bouten van een vergelijkbaar type definiëren, is het begrijpen van hun specifieke vereisten essentieel voor de juiste toepassing en sourcing.

Overzicht van de normen

• DIN 6921: Hexagon -bouten met flens: Deze standaard specificeert de kenmerken voor zeshoekige bouten met metrische draden en een cirkelvormige flens onder het hoofd. Het is een lang gevestigde Duitse standaard die internationaal wijdverbreid gebruik heeft gezien, met name in Europese engineeringcontexten.

• GB/T 16674: zeshoekige bouten met flens: Dit is de Chinese nationale standaard voor zeshoekige bouten met flens. Zoals veel moderne GB -normen, wordt GB/T 16674 vaak geharmoniseerd met internationale normen, gericht op compatibiliteit met globale praktijken, die vaak wordt verwijst naar ISO -normen (hoewel specifieke harmonisatieniveaus kunnen variëren). Het is de primaire standaard voor dit type bout in China.

Dimensionale parametervergelijking

Hoewel beide normen hetzelfde type bout beschrijven, kunnen er subtiele verschillen zijn in gespecificeerde dimensies en toleranties. Belangrijke dimensies om te overwegen zijn onder meer:

1. Draadmaat en toonhoogte: Beide normen bedekken standaard metrische threads (bijv. M5, M6, M8, M10, enz.) Met overeenkomstige toonhoogtes. Voor gemeenschappelijke maten zijn de nominale draadafmetingen over het algemeen identiek en houden ze zich aan de basisstandaarden van de basis metrische thread (zoals ISO 262).

2. Over Flats (sleutelgrootte): De dimensie over de zeshoekige flats, die de vereiste sleutelgrootte bepaalt, is meestal gestandaardiseerd voor gegeven draadgroottes en is vaak hetzelfde tussen de twee normen, als gevolg van internationale overeenkomsten (zoals mogelijk ISO 4162 of vergelijkbaar).

3. Hoofdhoogte: De totale hoogte van de boutkop (exclusief de flens) kan vergelijkbaar zijn tussen DIN 6921 en GB/T 16674 voor overeenkomstige afmetingen, maar variaties in toleranties of specifieke hoogtewaarden voor bepaalde bereiken kunnen bestaan.

4. Flensdiameter: De diameter van de geïntegreerde flens is een kritische dimensie die het lageroppervlak beïnvloedt. Hoewel vaak vergelijkbaar, kunnen er kleine verschillen zijn in de gespecificeerde flensdiameters of toleranties tussen de twee normen, met name voor grotere boutgroottes.

5. Flensdikte en vorm: Verschillen kunnen soms worden gevonden in de minimale/maximale flensdikte of het exacte profiel van de flensrand (bijv. Hading of straal).

6. Boutlengte: Beide normen omvatten een reeks standaard boutlengtes voor elke schroefdraadmaat. De beschikbare standaardlengtes kunnen enigszins variëren tussen de specificaties van de twee normen.

7. Toleranties: Zelfs als nominale dimensies hetzelfde zijn, kunnen toleranties (toegestane variaties) voor afmetingen zoals kophoogte, flendiameter of schroefdraadminale diameter verschillen, wat de uitwisselbaarheid in precisietoepassingen beïnvloedt.

Samenvattend over dimensies: Voor veel gemeenschappelijke maten en in niet-kritische toepassingen zijn de belangrijkste dimensies (draad, over flats) vaak erg vergelijkbaar of identiek. Echter, Kritische toepassingen vereisen zorgvuldige verificatie van alle specifieke dimensies, toleranties en materiaalspecificaties zoals vermeld in de respectieve, huidige standaarddocumenten.

Substitueerbaarheidsbeoordeling

Kan een DIN 6921 -bout worden vervangen door een GB/T 16674 -bout, en vice versa?

• Potentieel voor substitueerbaarheid: Vanwege de fundamentele gelijkenis in ontwerp en vaak sluiten correspondentie in belangrijke nominale dimensies (met name draadgrootte en over flats), DIN 6921 en GB/T 16674 bouten zijn Vaak beschouwd als substitueerbaar voor veel algemene of niet-kritische bevestigingstoepassingen. Als het boorgat de schroefdraad herbergt, komt de overlijsten overeen met het gereedschap en de flens biedt voldoende lageroppervlak voor de vereisten van het gewricht, vervanging macht acceptabel zijn.

• Beperkingen en risico's:

  • Tolerantiestapel: Lichte verschillen in toleranties kunnen leiden tot problemen in assemblages met strakke klaring of kritieke aanvallen.

  • Laadverdeling: Variaties in flensdiameter of dikte kunnen de verdeling van de klemkracht beïnvloeden, wat cruciaal is in toepassingen met hoge stress of trillingsgevoelige.

  • Materiële cijfers en krachtklassen: Hoewel beide normen verschillende sterkteklassen bestrijken (bijv. 8.8, 10.9), kunnen de specifieke materiaalsamenstellingen, testvereisten of markeerconventies subtiele verschillen hebben zoals gedefinieerd door hun respectieve regeringsnormen.

  • Toepassingskriticiteit: Voor toepassingen waar falen kan leiden tot aanzienlijke veiligheidsrisico's, structurele compromis of hoge kosten (bijv. Automotive veiligheidssystemen, kritieke machinerantiverbindingen), die strikt aan de gespecificeerde standaard houdt (DIN 6921 of GB/T 16674) is van het grootste belang. Substitutie is niet aanbevolen zonder grondige technische validatie en goedkeuring.

Conclusie over substitueerbaarheid: Hoewel vaak mogelijk in minder veeleisende rollen vanwege dimensionale overeenkomsten, is substitutie Geen gegarandeerde een-op-één vervanging . Beoordeel altijd de specifieke vereisten van de toepassing en, voor kritisch gebruik, Raadpleeg de officiële normen of zoek deskundig engineeringadvies Voordat u de ene voor de ander vervangt.

Typische toepassingsscenario's

Zowel DIN 6921 als GB/T 16674 Flense zeshoekbouten zijn veelzijdige bevestigingsmiddelen die worden gebruikt in een breed scala aan toepassingen waar een beveiligd gewricht met een geïntegreerd lageroppervlak nodig is. Veel voorkomende scenario's zijn:

• Algemene chassisverbindingen: Gebruikt voor algemene verbindingen op subframes, crossmembers, motorbevestigingen, suspensiecomponenten en andere structurele elementen binnen voertuigchassisassemblages. De geïntegreerde flens helpt belastingen effectief te verdelen op mogelijk ongelijke of zachtere oppervlakken.

• Machines en apparatuur: Componenten bevestigen in verschillende soorten machines, industriële apparatuur, landbouwmachines en bouwapparatuur, waar robuuste en betrouwbare gewrichten vereist zijn.

• Automotive sub-assemblages: Gebruikt in tal van sub-assemblages van automotive buiten het hoofdchassis, waaronder uitlaatsystemen, stoelmontage, bracketrie en meer.

• Elektronica en elektrische armaturen: Bevestigingssensoren, bedieningseenheden, kabelboombeugels, aansluitdozen, grondpunten en andere elektrische en elektronische componenten aan structuren of behuizingen. De flens helpt schade aan componentbehuizingen te voorkomen en biedt een stabiel contactoppervlak.

• Metaalfabricage: Betel van plaatmetaal of structurele profielen in het algemeen fabricagewerkzaamheden.

• Apparaten: Gebruikt in verschillende huishoudelijke en industriële apparaten voor structureel bevestiging.

Conclusie

DIN 6921 en GB/T 16674 -normen definiëren beide flense zeshoekbouten die structureel en dimensionaal vergelijkbaar zijn in veel belangrijke aspecten, waardoor hun gemeenschappelijke gebruik in verschillende productiegebieden wordt vergemakkelijkt. Hoewel vaak substitueerbaar in algemene toepassingen, betekenen potentiële verschillen in toleranties, specifieke dimensies en materiaalvereisten dat strikte naleving van de gespecificeerde standaard cruciaal is voor kritieke toepassingen. Inzicht in de vereisten van elke standaard stelt fabrikanten en ingenieurs in staat om de juiste bevestigingsmiddelen te selecteren, waardoor prestaties, veiligheid en naleving worden gewaarborgd.

We raden je ook aan om te lezen:

https://www.zjzrqc.com/contact/

https://www.zjzrqc.com/news/a-comprehensive-guide-to-automotive-fasten-types-from-fabrikant-oem-oem-custom-automotive-parts.html


https://www.zjzrqc.com/news/custom-fasteners-from-zhejiang-zhongrui-auto-partspdf-iatf16949-fabrikant.html

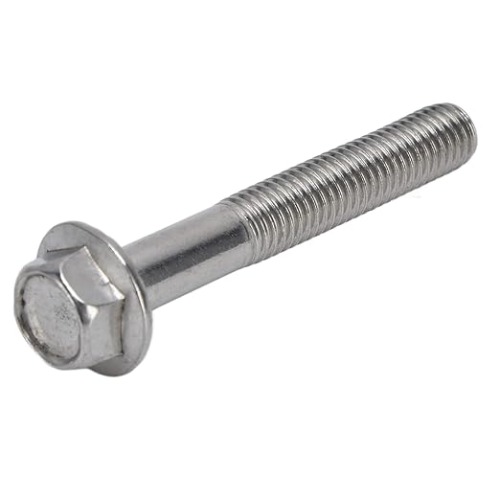

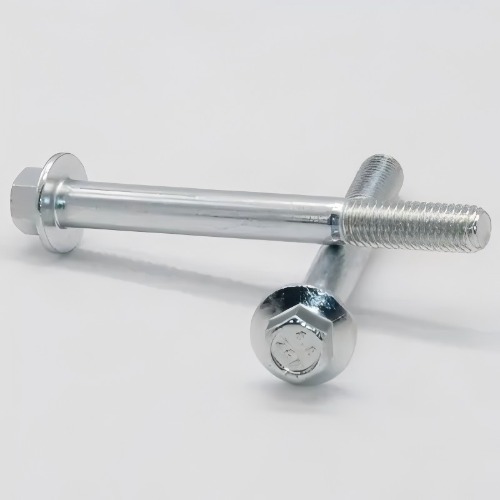

Nieuwste inventaris voor DIN 6921 Hex Flens Bolt
