Bij het ontwerpen en de productie van auto's is het selecteren van bevestigingsmiddelen die in staat zijn om veeleisende omstandigheden te bereiken. Hexagonflensbouten, met name die gespecificeerd voor hogere precisie (productkwaliteit B), zijn cruciaal voor betrouwbare verbindingen in kritieke voertuigstructuren. China's nationale standaard GB 5787 - 1986 Definieert een dergelijke bevestigingsmiddelen: de zeshoekige flensbout - Product Grade B. Voor automobielprofessionals die wereldwijd inkoop zijn, is het begrijpen van de technische relatie met internationale normen zoals ISO en DIN essentieel voor zelfverzekerde inkoop en potentiële vervanging.

Wat is een GB 5787 -bout?

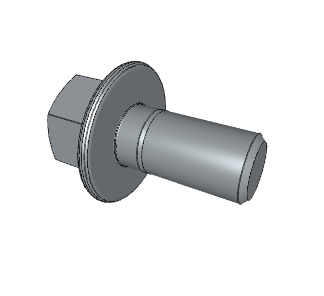

GB 5787 - 1986 specificeert zeshoekflensbouten die zijn vervaardigd naar een hoger niveau van dimensionale precisie (productkwaliteit B). Belangrijkste kenmerken die dit type bout waardevol maken in de auto zijn onder meer:

Geïntegreerde flens: Deze brede, cirkelvormige of zeshoekige basis dient als een ingebouwde wasmachine, waardoor de klembelasting wordt verdeeld over een groter lageroppervlak. Dit vermindert stress op het bevestigde materiaal, vooral belangrijk bij het samenvoegen van componenten gemaakt van zachtere materialen of die met oversized gaten.

Zeshoekige kop: Zorgt voor veilig aangrijpend en aanscherping met standaardgereedschap.

Productkwaliteit B: Geeft een strengere toleranties aan op afmetingen in vergelijking met graad C. Deze precisie is vaak vereist voor meer kritische structurele verbindingen waar nauwkeurige pasvorm nodig is.

Waarschijnlijk maatstaf voor maat: Als een Chinese nationale standaard worden GB 5787 bouten meestal geproduceerd met metrische dimensies.

Deze functies positioneren GB 5787 bouten als een betrouwbare optie voor robuuste en nauwkeurige bevestiging in auto -assemblages.

Inzicht in internationale normen: GB 5787 vs. ISO en DIN

Navigeren met internationale normen is de sleutel voor wereldwijde inkoop van auto's. Gebaseerd op cross -standaard analyse, zijn de relaties voor GB 5787 - 1986 als volgt:

ISO 4162: 2012 (internationaal): GB 5787 - 1986 wordt overwogen Equivalent Naar ISO 4162: 2012. Dit is een kritische technische link. Een "equivalente" aanduiding betekent dat bouten die volgens deze twee normen zijn vervaardigd, dezelfde fundamentele vorm, fit en functie delen. Hun kerndimensionale kenmerken, mechanische eigenschappen (uitgaande van dezelfde eigenschapsklasse zoals 8.8, 10.9, enz., Wordt toegepast, wat gebruikelijk is), en beoogde toepassingen zijn uitgelijnd, waardoor ze technisch verwisselbaar zijn in de meeste scenario's.

DIN 6921: 2013 (Duits): GB 5787 - 1986 wordt vermeld als een Referentie naar DIN 6921: 2013. Een "referentie" -status impliceert een relatie of gelijkenis, maar geeft meestal aan dat specifieke dimensies, materiaalvereisten, testmethoden of andere technische nuances kunnen verschillen. Hoewel DIN 6921 ook een veelgebruikte standaard is voor zeshoekige flensbouten, vooral in de Europese auto, moet directe uitwisselbaarheid met GB 5787 of ISO 4162 niet worden aangenomen zonder zorgvuldige verificatie van de specifieke technische specificaties die nodig zijn voor de toepassing.

Op basis van de verstrekte gegevens worden relaties met andere belangrijke internationale normen zoals ANSI, ASME, AS, BS, EN en JIS voor deze specifieke GB 5787 -standaard niet aangegeven als directe equivalenten of referenties in deze context.

Waarom gelijkwaardigheid ertoe doet voor het inkoop en vervangen van auto's:

Voor de auto -industrie is het optimaliseren van de supply chain en het waarborgen van de beschikbaarheid van onderdelen cruciaal. De gelijkwaardigheid van GB 5787 tot ISO 4162 biedt aanzienlijke voordelen:

Verbeterde sourcing flexibiliteit: Autofabrikanten en hun leveranciers kunnen vol vertrouwen zeshoekflens bouten van fabrikanten die zich houden aan GB 5787 of ISO 4162. Dit breidt de pool van potentiële leveranciers wereldwijd uit, met name uit grote productieregio's zoals China waar GB -normen veel voorkomen.

Verbeterde veerkracht van de supply chain: Het hebben van toegang tot leveranciers die volgens gelijkwaardige normen produceren, verbetert de mogelijkheid om risico's te verminderen die verband houden met regionale bevoorradingsverstoringen of capaciteitsbeperkingen.

Potentieel voor kosten- en doorlooptijdoptimalisatie: Bredere leveranciersopties kunnen leiden tot meer concurrerende prijzen en mogelijk kortere doorlooptijden.

Technische rechtvaardiging voor vervanging: De "equivalente" status biedt de technische basis voor het gebruik van een GB 5787 -bout als een directe vervanging voor een ISO 4162 -bout (en vice versa) in de meeste automobieltoepassingen, op voorwaarde dat de materiaaleigenschapsklasse (bijv. 8.8, 10.9) en oppervlakteafwerking ook voldoen aan de vereisten van de applicatie. Dit vereenvoudigt technische validatie voor substituties.

Navigeren met DIN -toepassingen: Hoewel GB 5787 slechts een "referentie" is naar DIN 6921, helpt het begrijpen van deze relatie inkoopprofessionals potentieel vergelijkbare producten te identificeren en vraagt de noodzakelijke technische diligence om te controleren of een GB 5787 -bout kan worden aangepast of gebruikt als alternatief in een applicatie die oorspronkelijk is opgegeven voor DIN 6921.

Specifieke autotoepassingen:

Hexagon flens bouten (productkwaliteit B), inclusief die die voldoen aan GB 5787 en de equivalente ISO 4162 ervan, zijn van vitaal belang in auto -assemblages die robuuste en precieze verbindingen vereisen, zoals:

Chassis en frame -verbindingen: Het beveiligen van structurele elementen waarbij belastingverdeling en precieze pasvorm belangrijk zijn.

Suspensie Montagepunten: Componenten bevestigen zoals besturingsarmen, verbindingen of beugels aan het voertuiglichaam of subframe, waarbij vaak Grade B -precisie nodig is.

Montage van aandrijflijn: Het beveiligen van motor- of transmissiebevestigingen waar trillingen en belastingsverdeling van cruciaal belang zijn.

As -assemblages: Componenten op de as of het differentieel bevestigen.

Stuurcomponenten: Verbindingen die veilige klem en soms precieze uitlijning vereisen.

Vervangende overwegingen:

Hoewel de gelijkwaardigheid tussen GB 5787 en ISO 4162 sterk is, en ze vaak door elkaar kunnen worden gebruikt in autotoepassingen, vereist verantwoorde vervanging bevestiging van:

Klasse voor materiële eigenschappen: Zorg ervoor dat de sterkte van de bout (bijv. 8.8, 10.9, 12.9) de oorspronkelijke specificatie voldoet of overschrijdt.

Oppervlakteafwerking: Bevestig dat de eigenschappen van de corrosieweerstand geschikt zijn voor de toepassingsomgeving.

Specifieke toepassingsvereisten: Volg voor veiligheidskritische componenten altijd de expliciete richtlijnen van de voertuigfabrikant over vervangende onderdelen en procedures.

Verificatie voor referentienormen: Voor toepassingen die oorspronkelijk zijn ontworpen voor normen waarbij GB 5787 slechts een "referentie" is (zoals DIN 6921), zijn grondige technische beoordeling en testen nodig om de geschiktheid te bevestigen.
