Dit artikel zal zich richten op de kritische bevestigingsmiddelen in het lichaam en het chassis van EV's, waardoor een diepgaande analyse van hun eigendomsparameters wordt geboden en specifieke selectiebegeleiding biedt om ingenieurs te helpen veiliger en betrouwbaardere EV's te bouwen.

Functionele analyse van bevestigingsmiddelen in belangrijke gebieden

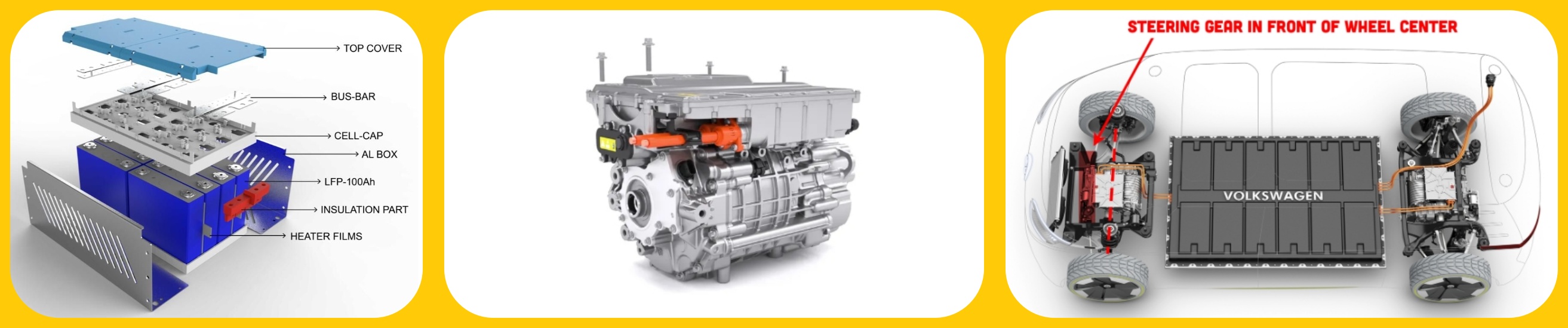

Fixatiebevestigingen van de batterij: als kerncomponent van een EV, moet het batterijpakket veilig en betrouwbaar worden bevestigd om trillingen, effecten en potentiële botsingen tijdens het werktuigwerkzaamheden te weerstaan. Bevestigingen moeten een hoge sterkte, vermoeidheidsweerstand en uitstekende corrosiebescherming bezitten om de veiligheid van de batterij onder alle bedrijfsomstandigheden te waarborgen.

Motor/e-drive-systeemmontageversanages: de motor- en e-drive-systeem zijn de stroombron van het voertuig en hun montageversieringsmiddelen moeten het koppel en trillingen weergeven die worden gegenereerd tijdens de motorische werking, waardoor stabiel vermogen wordt gewaarborgd. Hoge sterkte en weerstand tegen losraken zijn kritische vereisten voor deze bevestigingsmiddelen.

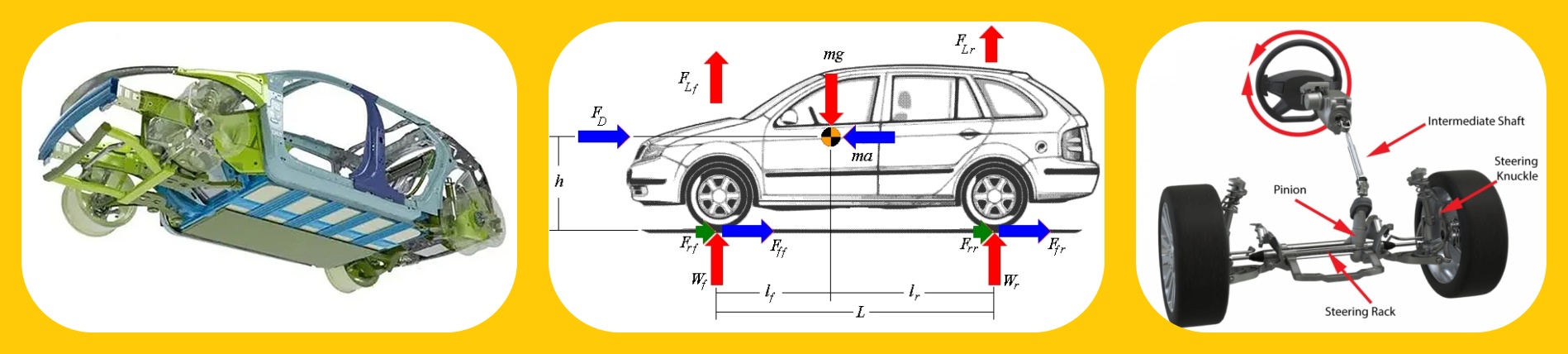

Suspension Connection bevestigingsmiddelen: het suspensiesysteem heeft direct invloed op het hanterings- en ritcomfort van het voertuig, en de verbindingsbevestigingen moeten complexe dynamische belastingen doorstaan, waaronder spanning, compressie, afschuif en buigen. Hoge vermoeidheidsterkte en betrouwbare vergrendelingsprestaties zijn essentieel.

Stuurmechanisme Bevestiging van bevestigingsmiddelen: de betrouwbaarheid van het stuursysteem is direct gerelateerd aan de rijveiligheid en de bevestigingsbevestigingen moeten zorgen voor de precieze positionering en de beveiligde verbinding van het stuurmechanisme, het hoofdverbindingen en effecten tijdens de stuuroperaties. Hoge sterkte en weerstand tegen losraken zijn fundamentele vereisten.

Remsysteemverbindingsbevestigingen: het remsysteem is een kritieke veiligheidsgarantie voor het voertuig en de verbindingsbevestigingen dragen enorme remkrachten tijdens het vertragen van voertuigen. Ze moeten een extreem hoge sterkte en betrouwbaarheid bezitten om remfalen te voorkomen als gevolg van storing in de bevestiging.

Lichaamsstructurele component samenvoeging van bevestigingsmiddelen: de verbindingssterkte van structurele componenten van het lichaam heeft direct invloed op de algehele stijfheid van het voertuig en de beveiliging van de crash. Afhankelijk van de verschillende stresskenmerken van de verbindingspunten, moeten bevestigingsmiddelen met geschikte sterkte en verbindingsmethoden, zoals bouten met hoge sterkte, zelftappende schroeven en klinknagels, worden geselecteerd.

Specifieke bevestigingsrichtlijnen

Fixatie op batterijpakket: het wordt aanbevolen om stalen bouten van hoge sterkte legering (graad 10.9 of hoger) te gebruiken met dacromet of zinknickellegeringscoating, gecombineerd met borgmoeren of bouten met een hoog betrouwbaarheid met anti-loseringscoatings, om ervoor te zorgen dat het batterij niet wordt ingeschakeld in het geval van een voertuigbotsing.

Motor/e-drive systeemmontage: selecteer stalen bouten met hoge sterkte legering (graad 10.9 of hoger) en implementeer effectieve anti-loseringsmaatregelen (zoals borgmoeren of draadvergrendelingskleven) om het koppel en trillingen te weerstaan die zijn gegenereerd tijdens de motorbewerking.

Suspensieverbindingen: gebruik stalen bouten met een hoog vette sterkte (graad 10.9 of hoger) gecombineerd met zelfvergrendingsmoeren of vergrendelingswastsporen om de betrouwbaarheid van de verbindingen onder complexe dynamische belastingen te garanderen.

Verbindingen van het remsysteem: kies Steel-bouten met hoge sterkte legering (graad 12.9) met hoogwaardige anti-corrosiebehandeling om ervoor te zorgen dat ze de enorme remkrachten kunnen weerstaan en de rijveiligheid kunnen beschermen.

Belangrijke eigenschappen
Sterkte graad:

Definitie: Geeft de weerstand van trekstoring aan van bouten/studs (bijv. 8.8, 10.9, 12.9). Voorbeeld: 8.8 Grade heeft R M ≥ 800 MPa en R E L ≥ 640 MPa.
Selectie: Hoge stressgebieden (ophanging, remmen, batterij): gebruik hoge cijfers (≥10,9). Algemene structuur: selecteer op basis van werkelijke stress (bijv. 8.8).

Materiaal:

Gemeenschappelijke typen: koolstofstaal, legeringsstaal, roestvrij staal (304, 316).
Selectie: Hoge sterkte: legeringsstaal met warmtebehandeling. Corrosieweerstand (chassis, blootgesteld): roestvrij staal of behandeld koolstofstaal. Lichtgewicht: overweeg lichtgewicht, hoogwaardig legeringen als de sterkte het toelaat.

Oppervlaktebehandeling:

Gemeenschappelijke behandelingen: zinkverplating, warm-dip galvaniseren, dacromet, fosferen, zwart oxide.
Selectie: Algemene roestpreventie (indoor): zinkplaten. Hogere roestpreventie (buiten, vochtig): warm-dip galvaniseren of dacromet (meestal> 500h zoutspray). Ernstige corrosie (kust, chemisch): roestvrij staal of speciale behandelingen. Wrijving: overweeg de impact van de behandeling op wrijvingscoëfficiënt.

Anti-loseringsprestaties:

Gemeenschappelijke methoden: veerroezers, borgmoeren (nylon-inzetstuk, volledig metaal), vergrendelingsringen, draadvergrendelingskleven.
Selectie: Algemene trillingen: veerroezers. Gemiddelde/hoge trillingen (motorbevestiging, suspensie): borgmoeren of draadvergrendelingskleven. Vergrendelingskoppel moet voldoen aan de normen. Speciale cases: mechanische vergrendelingswastsporen.
Gegevens: raadpleeg leverancier Vibratatietestgegevens voor vergrendelingsmoeren.

Afmetingen en specificaties:

Definitie: draaddiameter, toonhoogte, lengte, kopvorm, etc.
Selectie: match installatieruimte en laadbehoeften. Zorg voor de juiste draadbetrokkenheid.
Normen: relevante nationale of industriële normen.

Voorlaad:

Definitie: axiale kracht uitgeoefend tijdens het aanschrapping, cruciaal voor gewrichtsbetrouwbaarheid.
Selectie: bereken en pas de juiste voorspanning op op basis van verbindingsbelang, belasting en bevestigingssterkte. Gebruik momentsleutels voor controle.
Referentie: Engineering Handbooks en Standards voor berekening.
