Inzichten in de supply chain in de auto: Selectieselevoorhandleiding voor elektrische systemen van EV's

Dit artikel zal zich richten op de kritische bevestigingsmiddelen in de elektrische systemen van EV's, waardoor een diepgaande analyse van hun functionele vereisten wordt geboden en specifieke selectiebegeleiding biedt om ingenieurs te helpen.

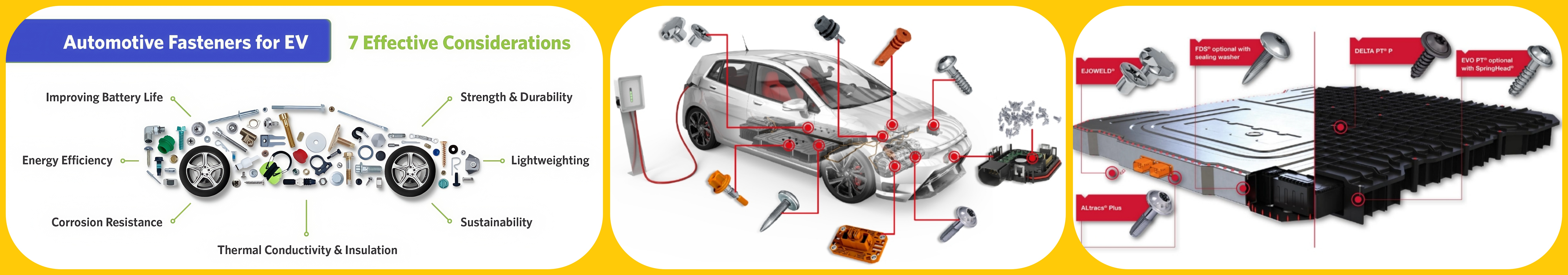

Functionele analyse van bevestigingsmiddelen in belangrijke gebieden

Fixatiebevestigingsmiddelen voor batterijpakketten: als de kernergiecomponent van een EV, moet de batterij veilig en betrouwbaar worden bevestigd om trillingen, effecten en potentiële botsingen tijdens het werk van de voertuig te weerstaan. Bevestigingen moeten een extreem hoge sterkte, uitstekende vermoeidheidsweerstand en superieure corrosiebescherming bezitten om de veiligheid van de batterij onder alle bedrijfsomstandigheden te waarborgen.

Motor/e-drive-systeemmontageversanages: de motor- en e-drive-systeem zijn de stroombron van het voertuig en hun montageversieringsmiddelen moeten het koppel en trillingen weergeven die worden gegenereerd tijdens de motorische werking, waardoor stabiel vermogen wordt gewaarborgd. Hoge sterkte en betrouwbare anti-loseringsprestaties zijn kritische vereisten voor deze bevestigingsmiddelen.

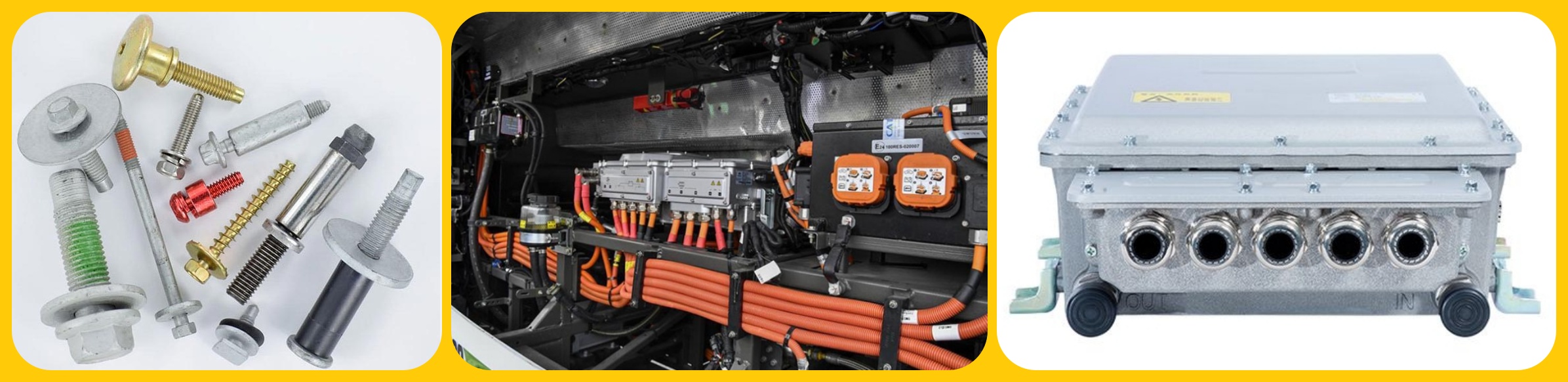

Electronic Control Unit (ECU) Fixatie -bevestigingsmiddelen: de ECU is de "hersenen" van de EV, die verschillende voertuigfuncties regelt. De fixatie -bevestigingsmiddelen moeten zorgen voor een stabiele werking van de ECU onder trillings- en impactomgevingen. Goede trillingsweerstand en betrouwbare verbinding zijn cruciaal. Bovendien kan sommige ECU's gevoelig zijn voor elektromagnetische interferentie, waardoor de elektromagnetische compatibiliteit van de bevestigingsmiddelen wordt overwogen.

Hoogspanningskabelbestrijdingsverbinding bevestigingsmiddelen: hoogspanningskabelbanen zijn van cruciaal belang voor vermogenstransmissie in EV's. Hun verbindingsbevestigingen moeten zorgen voor de betrouwbaarheid en veiligheid van de kabelboomverbindingen, waardoor kort circuits of slecht contact worden voorkomen als gevolg van losraken. Betrouwbare vergrendelingsprestaties en goede geleidbaarheid (voor sommige aardingsverbindingen) zijn de sleutel.

Laadpoortfixatie bevestigingsmiddelen: de laadpoort is de interface tussen de EV en externe stroombronnen. De fixatie -bevestigingsmiddelen moeten de stress weerstaan door frequente stop- en loskoppelingsbewerkingen en de stabiliteit van de poort waarborgen. Passende sterkte en slijtvastheid zijn factoren om te overwegen.

Specifieke bevestigingsrichtlijnen

Fixatie op batterijpakket: het wordt aanbevolen om stalen bouten van hoge sterkte legering (graad 10.9 of hoger) te gebruiken met dacromet of zinknickellegeringcoating voor uitstekende corrosieweerstand. Bovendien is het essentieel om borgmoeren of bouten met hoge betrouwbaarheid te gebruiken met anti-loseringscoatings om ervoor te zorgen dat de batterij niet losmaakt in het geval van een botsing van het voertuig.

Motor/e-drive systeemmontage: selecteer stalen bouten met hoge sterkte legering (graad 10.9 of hoger) en implementeer effectieve anti-loseringsmaatregelen (zoals borgmoeren of draadvergrendelingskleven) om het koppel en trillingen te weerstaan die zijn gegenereerd tijdens de motorbewerking.

Fixatie van elektronische bedieningseenheid (ECU): kies schroeven of bouten met een goede trillingsweerstand en overweeg producten te gebruiken met elastische sluitringen of anti-loosing draden. Voor ECU's met elektromagnetische compatibiliteitsvereisten, selecteert u niet-geleidende bevestigingsmiddelen of die met specifieke afschermingseigenschappen.
Verbinding met een hoog spanning kabelboom: het wordt aanbevolen om schroeven of bouten met vergrendelingsfuncties te gebruiken om de verbindingsbetrouwbaarheid te garanderen. Selecteer voor aardingspunten, selecteer bevestigingsmiddelen met een goede elektrische geleidbaarheid en zorg voor betrouwbaar contact.

Laadpoortfixatie: gemiddelde tot hoge sterkte koolstofstaal of legeringsstalen schroeven/bouten kunnen worden gebruikt, met een geschikte oppervlaktebehandeling om slijtage en corrosieweerstand te verbeteren.

Key Fastener -eigenschappen (EV Electrical Systems)

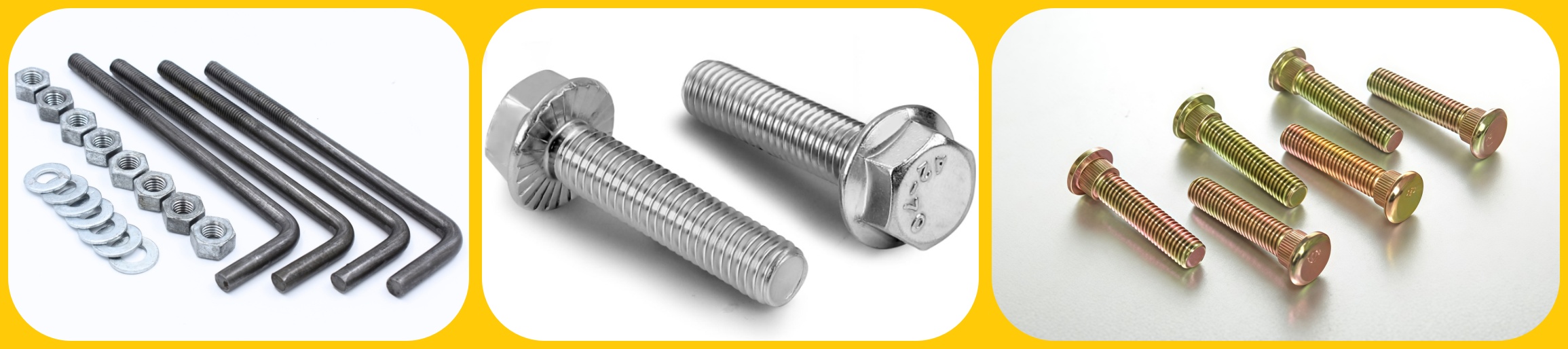

Sterkte graad: Definitie: Bolt/Stud treksterkte (bijv. 8.8, 10.9). Voorbeeld: 8.8 Grade: R M ≥ 800 MP A, R E L ≥ 640 MP A. Selectie: High-stress (batterij, motor): ≥10.9. Algemeen: op basis van stress (bijv. 8.8).

Materiaal: gemeenschappelijk: koolstofstaal, legeringsstaal, roestvrij staal (304, 316). Selectie: Hoge sterkte: met warmte behandeld legeringsstaal. Corrosieweerstand: roestvrij/behandeld koolstofstaal. Lichtgewicht: overweeg aleringen met een hoge sterkte.

Oppervlaktebehandeling: gemeenschappelijk: zinkplaten, warm-dip galvaniseren, dacromet, fosferen, zwart oxide. Selectie: Algemene roest: zink. High Rust: Hot-Dip/Dacromet (> 500H zoutspray). Ernstige corrosie: roestvrij/speciale coatings. Let op wrijving.

Anti-loosing: gemeenschappelijk: veerroezers, borgmoeren (nylon/metaal), vergrendelingswastsporen, draadlocker. Selectie: Algemene trillingen: veerroezers. MED/HOOG VIRLATIE (MOTOR, BATTERIJ): BLOOTEN NAPEN/DRAADLOCKER (Controleer het koppel). Special: Mechanische sluitringen. Raadpleeg leveranciersgegevens.

Afmetingen en specificaties: Definitie: Thread (diameter, toonhoogte), lengte, kop, enz. Selectie: matchruimte/belasting; Zorg voor draadbetrokkenheid. Volg de normen.
Voorlaad: Definitie: Axiale kracht aanscherpen voor gewrichtsbetrouwbaarheid. Selectie: bereken op basis van belang, belasting, sterkte. Gebruik momentsleutels. Raadpleeg handboeken/normen.
